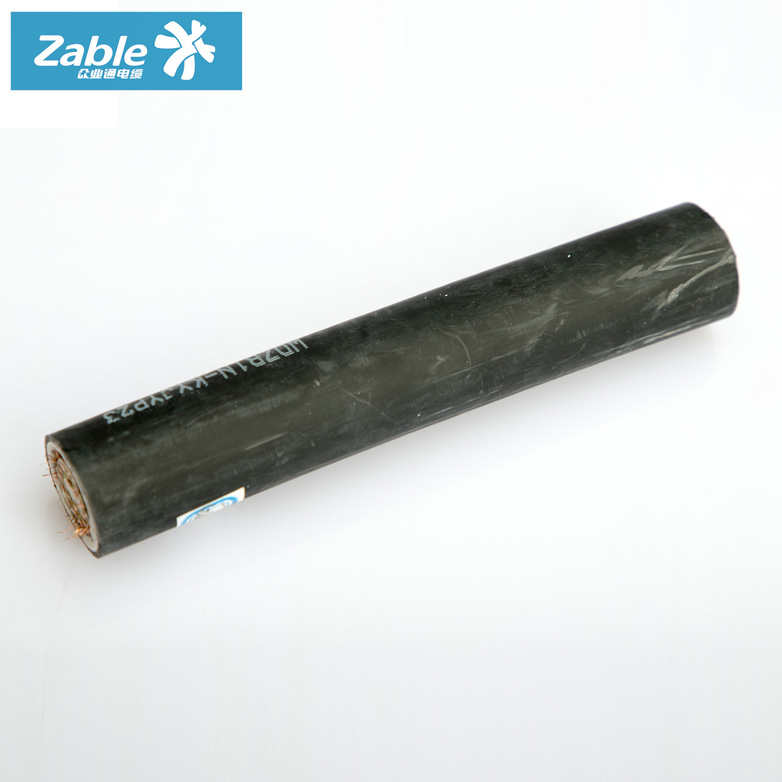

WDZBI-KYJYP23电缆全称为铜芯低烟无卤B1级阻燃交联聚乙烯绝缘铜带屏蔽钢带铠装聚烯烃护套控制电缆，是一款集成高等级阻燃、低烟无卤环保、抗电磁干扰、强机械防护多重优势的高端控制电缆。其核心亮点在于B1级阻燃性能可有效遏制火焰蔓延，低烟无卤特性确保火灾时低烟、无有毒卤化氢释放，铜带屏蔽保障精密信号稳定传输，钢带铠装强化复杂环境抗损伤能力。广泛适用于超高层建筑、医院、地铁、核电站、石油化工等人员密集、安全等级极高且敷设环境复杂的场所，适配消防联动控制、精密设备监控、应急照明等关键控制回路。本文档全面呈现其技术参数，为选型、施工及验收提供权威参考。

一、型号命名解析
WDZBI-KYJYP23型号严格遵循GB/T 9330、GB 31247等国标命名规则，各代号精准对应产品核心结构与性能特性，具体解析如下：

代号	核心含义	详细说明
WDZ	低烟无卤阻燃	电缆绝缘与护套材料不含卤素，燃烧时释放烟雾量少、无有毒卤化氢气体排放，具备基础阻燃性能，契合环保与安全双重需求
BI	阻燃等级B1级	符合GB 31247标准B1级阻燃要求，属于高等级阻燃，通过成束燃烧试验时，火焰蔓延速度慢、热释放量低，火灾危险性极小
K	控制电缆	核心用途为控制指令传输、监控信号传导，适配低电压、小电流的控制回路，保障设备精准联动
YJY	交联聚乙烯绝缘+聚烯烃护套	交联聚乙烯绝缘耐热性优异，长期工作温度可达90℃；聚烯烃护套具备良好的耐磨、耐候、环保特性，完美契合低烟无卤要求
P2	铜带屏蔽	采用铜带绕包形成屏蔽层，屏蔽覆盖率≥90%，相较于铜丝编织屏蔽，抗电磁干扰能力更稳定，尤其适配高频精密信号传输
23	钢带铠装	采用双钢带绕包铠装结构，具备优异的抗压、抗拉伸、抗机械冲击性能，可有效保护电缆内部结构，适配直埋、电缆沟等复杂敷设环境
芯数与截面标识	导体芯数与单芯截面	常见芯数范围2~61芯，单芯截面0.75~10mm²，芯数与截面组合丰富，可精准适配不同复杂程度的控制回路需求

型号示例：WDZBI-KYJYP23-450/750V 4×1.5（铜芯低烟无卤B1级阻燃交联聚乙烯绝缘铜带屏蔽钢带铠装聚烯烃护套控制电缆，额定电压450/750V，4芯1.5mm²）；WDZBI-KYJYP23-450/750V 10×2.5（10芯2.5mm²）；WDZBI-KYJYP23-450/750V 24×1.0（24芯1.0mm²）

二、核心规格参数

参数类别	详细规格	适用说明
额定电压	U₀/U = 450/750V，最高运行电压符合国标控制电缆电压等级要求	适配交流50Hz低压控制回路，覆盖消防联动、楼宇智能、工业精密控制等关键场景的信号与辅助电力传输
芯数与截面范围	芯数：2、3、4、5、6、7、8、10、12、14、16、19、24、27、30、37、44、48、52、56、61芯；单芯截面：0.75、1.0、1.5、2.5、4、6、10mm²	2~10芯适用于简单应急控制回路（如消防探测器连接）；12~19芯适用于多参数检测或复合控制回路；24芯及以上适用于复杂集中控制回路（如楼宇智能中控系统）；0.75~1.5mm²为常规截面，4~10mm²适用于长距离传输或需承载小功率辅助电源的控制回路
导体材质	99.99%高纯度无氧铜，符合GB/T 3956第1种或第2种铜导体标准，采用多股细铜丝绞合工艺成型	保障极低直流电阻与优异导电性能，减少信号传输衰减；多股细绞结构大幅提升电缆柔性，适配设备内部、狭小空间、穿管等复杂弯曲敷设场景
结构组成	1. 多股细铜丝绞合导体；2. 交联聚乙烯绝缘层；3. 铜带屏蔽层（覆盖率≥90%）；4. 无碱玻璃纤维绳填充（多芯型号，保障结构圆整）；5. 钢带铠装层；6. 低烟无卤聚烯烃外护套	各结构协同作用，既保障低烟无卤、B1级阻燃的核心安全特性，又通过铜带屏蔽抵御电磁干扰、钢带铠装强化机械防护，适配高安全等级+复杂敷设环境的双重需求
制造长度	可根据项目需求定长连续生产，常规长度范围100~3000m，复杂控制回路可定制更长长度减少接头数量	减少控制回路中的接头数量，降低故障隐患，提升关键控制链路的稳定性与可靠性，尤其适配长距离连续敷设的大型工程
外观标识	外护套常规为黑色，可根据工程回路识别需求定制其他颜色；线芯采用颜色区分或数字编码标识，屏蔽层一端预留接地端子，便于施工接地	大幅提升施工时的回路识别效率，降低接线错误风险；屏蔽层接地设计简化施工流程，确保抗干扰效果充分发挥

三、电气性能参数

性能指标	参数值	标准依据/测试条件
导体直流电阻（20℃）	1×0.75mm²≤24.5Ω/km；1×1.0mm²≤18.1Ω/km；1×1.5mm²≤12.1Ω/km；1×2.5mm²≤7.41Ω/km；1×4mm²≤4.61Ω/km；1×6mm²≤3.08Ω/km；1×10mm²≤1.83Ω/km	GB/T 3956《电缆的导体》
绝缘电阻	90℃时绝缘体积电阻率≥1×10¹²Ω·cm；绝缘电阻常数Ki≥3.67MΩ·km（20℃，500V兆欧表测试）	GB/T 29510《电缆和光缆绝缘和护套材料通用试验方法》，保障高温工况下绝缘性能稳定，有效避免漏电与信号串扰风险
耐压试验	施加3.5kV工频电压，持续5min不击穿、无闪络现象	GB/T 9330.1-2008《塑料绝缘控制电缆 第1部分：一般规定》
短路耐受温度	最高250℃，持续耐受时间≤5s	短路故障极端工况下，导体与绝缘层可短期承受高温，为故障排查与应急处理预留充足时间
信号传输性能	常规传输距离（≤1000m）内，信号衰减≤3%；屏蔽层抗干扰衰减≥40dB，可有效抵御高频电磁干扰与外部杂散信号干扰	适配模拟信号、数字信号的精密传输，满足PLC控制、智能仪表、消防联动等高精度控制需求，保障控制指令精准执行

四、防火与安全性能参数

性能指标	参数值/测试结果	标准依据/测试条件
低烟无卤性能	卤化氢含量≤2mg/g；pH值≥4.3；电导率≤10μs/mm；燃烧时透光率≥60%	IEC 754《电缆材料燃烧时释出气体的试验方法》、IEC 1034《电缆和光缆在火焰条件下的烟密度试验》
阻燃性能	通过B1级成束燃烧试验，供火温度≥815℃，供火时间40min，成束敷设非金属材料体积≥3.5升/米，炭化高度≤2.5m，自熄时间≤1h，热释放速率、产烟速率均符合B1级要求	GB 31247-2014《电缆及光缆燃烧性能分级》、GB/T 18380.3-2008《电缆和光缆在火焰条件下的燃烧试验 第3部分：成束电线电缆燃烧试验方法》
绝缘耐老化性能	135℃热老化试验168h后，绝缘层拉伸强度保留率≥80%，断裂伸长率保留率≥70%	GB/T 29510《电缆和光缆绝缘和护套材料通用试验方法》，保障电缆在长期高温工况下的使用寿命与性能稳定性
烟气毒性等级	达到ZA3级，燃烧释放气体无明显毒性，符合人员密集场所火灾时的人员疏散安全要求	GB 31247-2014《电缆及光缆燃烧性能分级》

五、环境与机械参数

参数类别	详细数值	说明
工作温度范围	环境温度-20℃～45℃；导体长期允许工作温度90℃	适配多数地域气候条件与工业、民用建筑的控制环境，可在常规温度工况下稳定运行，满足长期连续工作需求
敷设温度	≥0℃；若环境温度低于0℃，需将电缆预热至0℃以上后方可敷设	防止低温下聚烯烃护套脆裂、钢带铠装层韧性下降，保障敷设过程中电缆结构完整性，避免绝缘层、屏蔽层或铠装层受损
最小弯曲半径	≥12倍电缆外径（D）	因含钢带铠装层，弯曲灵活性相较于无铠装型号略有降低，但仍可适配桥架转角、穿管等常规复杂敷设场景，需严格遵守弯曲半径要求，避免过度弯曲导致铠装层断裂
机械强度	可承受较强的施工机械冲击、拉伸与挤压，外护套抗刮损、耐磨损；钢带铠装层可有效抵御地下敷设时的土壤压力、石块撞击等外力损伤	适配室内外明敷、电缆沟、桥架、穿管、直埋等多种复杂敷设环境，尤其适用于施工环境恶劣、机械损伤风险较高的场景
防护性能	具备良好的防潮、防水、耐轻度化学腐蚀性能；聚烯烃护套含抗紫外线成分，可直接用于户外敷设	避免长期浸泡于水中或接触强腐蚀介质（如强酸、强碱、强氧化剂），特殊腐蚀环境需额外采取防腐防护措施
使用寿命	正常工况下使用寿命≥30年	交联聚乙烯绝缘、低烟无卤聚烯烃护套具备优异的抗老化性能，钢带铠装层经过防腐处理，整体稳定性强，可满足高安全等级控制回路的长期使用需求，减少后期运维与更换成本
敷设方式	室内外明敷、电缆沟敷设、桥架敷设、穿管敷设、设备内部布线、竖井敷设、直埋敷设	敷设方式灵活多样，无需专用施工设备，适配各类高安全等级建筑与工业精密控制工程，直埋敷设时无需额外铺垫防护层（特殊复杂地质除外）

六、关键结构尺寸与重量参考（部分规格）

规格型号	导体直径（mm）	绝缘厚度（mm）	屏蔽层覆盖率（%）	铠装层厚度（mm）	外护套厚度（mm）	电缆外径（mm）	参考重量（kg/km）	适用场景
WDZBI-KYJYP23-450/750V 4×1.5	1.38	0.6	≥90	0.8	1.2	11.8	158	消防探测器连接、小型应急设备控制回路（直埋或复杂敷设环境）
WDZBI-KYJYP23-450/750V 7×1.5	1.38	0.6	≥90	0.8	1.3	14.6	225	楼宇智能中控回路、多参数检测系统（电缆沟或直埋敷设）
WDZBI-KYJYP23-450/750V 10×2.5	1.78	0.8	≥90	0.8	1.4	19.2	388	工业精密设备控制、电站辅助控制回路（直埋敷设）
WDZBI-KYJYP23-450/750V 24×1.0	1.13	0.5	≥90	0.8	1.5	24.5	532	大型商场消防联动系统、地铁应急控制回路（电缆沟+直埋混合敷设）
WDZBI-KYJYP23-450/750V 37×1.5	1.38	0.6	≥90	0.8	1.6	31.2	785	医院重症监护室控制、核电站辅助控制回路（高安全等级+复杂敷设环境）
WDZBI-KYJYP23-450/750V 5×4	2.25	0.8	≥90	0.8	1.4	18.5	356	长距离控制信号传输、需辅助供电的控制回路（直埋敷设）

注：表中数据为行业常规参考值，不同生产工艺可能存在细微差异，具体参数以实际供货技术文件为准；特殊芯数（如61芯）、特殊截面规格可根据项目需求定制，建议提前沟通确认精准参数。

七、执行标准

1. GB/T 9330.1-2008《塑料绝缘控制电缆 第1部分：一般规定》

2. GB/T 9330.2-2008《塑料绝缘控制电缆 第2部分：聚氯乙烯绝缘和聚氯乙烯护套控制电缆》（参考结构要求）

3. GB/T 19666-2019《阻燃和耐火电线电缆或光缆通则》

4. GB/T 18380.3-2008《电缆和光缆在火焰条件下的燃烧试验 第3部分：成束电线电缆燃烧试验方法》

5. GB 31247-2014《电缆及光缆燃烧性能分级》

6. GB/T 3956-2008《电缆的导体》

7. GB/T 29510-2013《电缆和光缆绝缘和护套材料通用试验方法》

八、选型与应用提示

1. 芯数与截面选型：① 简单应急控制回路（如消防探测器、手动报警按钮连接），选用2~5芯、1.0~1.5mm²截面规格；② 多参数检测或复合控制回路（如楼宇智能中控、设备运行状态监控），选用7~16芯、1.5~2.5mm²截面规格；③ 复杂集中控制回路（如大型场馆消防联动、地铁应急系统），选用24芯及以上、1.5mm²截面规格；④ 控制回路需同时提供小功率辅助电源（如传感器供电），选用4~6mm²截面规格；⑤ 传输距离超过500m的控制回路，建议选用2.5mm²及以上截面，减少信号衰减。

2. 核心应用场景：超高层建筑消防联动系统、地铁/机场/火车站等交通枢纽的应急控制回路、医院重症监护室与手术室控制线路、大型商场/图书馆/学校等人员密集场所的智能控制回路、核电站/化工厂等高危环境辅助控制回路、工业精密设备（如PLC控制柜、机器人）控制线路；特别适配高安全等级要求+复杂敷设环境（如直埋、电缆沟）的双重需求场景。

3. 施工注意事项：① 敷设前核对电缆芯数、截面与控制回路需求匹配，检查电缆外观无破损、屏蔽层与铠装层完好，测试绝缘电阻（≥10MΩ）合格；② 放线时遵循电缆盘标注的旋转方向，避免电缆扭曲、硬拉，防止导体断裂、绝缘层破损、屏蔽层松散或铠装层变形；③ 严格遵守最小弯曲半径要求，转角处预留充足弯曲空间，禁止过度弯曲；④ 水平吊架跨距建议≤600mm，垂直支架跨距建议≤1000mm（因铠装增加重量，需缩短支架跨距避免电缆下垂）；⑤ 屏蔽层必须单端接地（优先接控制设备信号地），接地电阻≤4Ω，接地线截面积≥1.5mm²，禁止双端接地产生干扰电流；铠装层建议两端接地，提升防雷与电磁屏蔽辅助效果；⑥ 电缆切割后需及时密封端口，防止绝缘层吸潮污染；接线前再次测试绝缘电阻合格后方可接线；⑦ 低温环境（＜0℃）敷设前，需将电缆预热至0℃以上，避免护套脆裂；⑧ 与动力电缆分开敷设，若必须平行敷设，间距需≥300mm，或穿金属管隔离，进一步减少电磁干扰；⑨ 直埋敷设时，需平整敷设沟底，清除尖锐杂物，敷设后覆盖压实，避免后期土壤沉降导致铠装层受力损伤。

4. 衍生型号选用建议：① 对阻燃等级要求更高的核心区域（如核电站主控室、医院手术室），选用A级阻燃衍生型号（WDZAI-KYJYP23）；② 高温环境（45~70℃），可选用耐高温聚烯烃护套衍生型号，长期工作温度可提升至105℃；③ 强腐蚀环境（如化工车间、盐碱地），建议选用防腐型低烟无卤护套衍生型号或氟塑料绝缘控制电缆；④ 无需铠装防护的室内桥架、设备内部敷设场景，可选用无铠装型号（WDZBI-KYJYP2），提升敷设灵活性并降低成本；⑤ 需进一步提升抗干扰能力的精密控制回路（如雷达监控、医疗影像设备控制），选用铜带绕包+铜丝编织双重屏蔽衍生型号（WDZBI-KYJYP2/23）。

控制电缆     执行标准
本产品按照GB/T9330-2008标准制造
1、低烟低卤阻燃控制电缆按照企业标准制造,阻燃特性符合GB/T18380.3、GB/T17651和GB/T17650规定要求。
2、低烟无卤阻燃控制电缆按照企业标准制造,阻燃特性符合GB/T18380.3、GB/T17651和GB/T17650规定要求。
3、阻燃控制电缆按照企业标准制造,阻燃特性符合GB/T18380.3规定。

用途
本产品适用于冶金、电力、石油化工等工矿企业中交流额定电压(U/U0)450/750V及以下的电器仪表、配电装置的信号传输、控制和测量系统。
