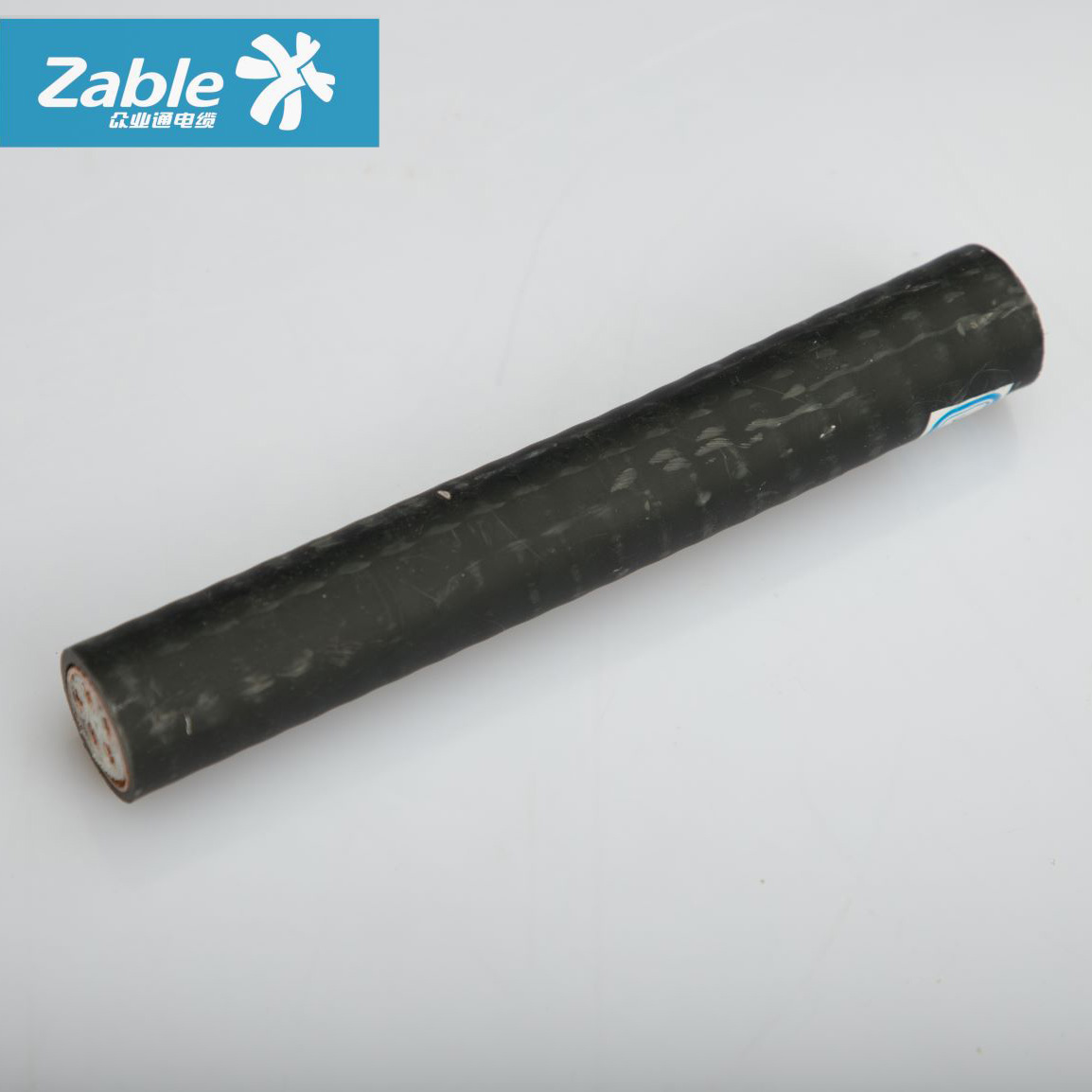

RTTYZ电缆全称为铜芯云母带矿物绝缘波纹铜护套聚烯烃外护套柔性防火电力电缆，是基于RTTZ电缆优化升级的柔性矿物绝缘电缆型号。其核心优势在于采用波纹铜护套实现柔性敷设，搭配聚烯烃外护套增强环境适应性，同时保留矿物绝缘电缆极致的防火、无卤无毒、载流量大等特性，广泛应用于高层建筑、医院、地铁、机场、数据中心等对防火等级和供电连续性要求极高的场所。本文档全面整理其技术参数，为选型、施工及验收提供权威参考。

一、型号命名解析
RTTYZ为RTTZ系列的衍生型号（带外护套），各代号严格遵循国标GB/T 34926-2017命名规则，含义如下：

代号	含义	备注
R	柔性/系列标识	区别于刚性矿物绝缘电缆，代表云母带矿物绝缘波纹铜护套电缆系列，具备良好柔性
T	铜导体	采用T1/T2级无氧铜，多股绞合工艺，兼顾高导电率与柔性
T	铜护套	波纹状铜护套，通过纵向氩弧焊成型，兼具密封性与柔韧性
Y	聚烯烃外护套	低烟无卤材质，增强防潮、耐腐蚀性能，适配复杂环境
Z	纵向/轧纹+云母带绝缘	标识铜护套纵向成型工艺，同时代表核心绝缘为云母带材质

型号示例：RTTYZ-0.6/1kV 1×95（铜芯云母带矿物绝缘波纹铜护套聚烯烃外护套柔性防火电缆，额定电压0.6/1kV，1芯95mm²）；RTTYZ-0.6/1kV 3×16+1×10（铜芯云母带矿物绝缘波纹铜护套聚烯烃外护套柔性防火电缆，额定电压0.6/1kV，3芯16mm²+1芯10mm²）
系列型号区分：RTTZ（无外护套）、RTTYZ（聚烯烃外护套）、RTTVZ（聚氯乙烯外护套），其中RTTYZ因低烟无卤特性为主流优选型号。

二、核心规格参数

参数类别	详细说明	适用范围
额定电压	U₀/U = 0.6/1kV，最高运行电压Uₘ = 1.2kV；部分控制回路规格适配450/750V	中低压配电系统、消防应急回路、控制信号传输回路
芯数与截面范围	1芯：10~630mm²；2-5芯/3+1芯/3+2芯/4+1芯：1.5~300mm²；控制电缆多芯规格：2.5~6mm²	单芯大截面适用于主力供电，多芯适用于常规配电及控制回路
导体材质	99.99%无氧铜，采用第1种或第2种铜导体标准，绞合紧压工艺	保障低电阻、高导电率，降低线路损耗
结构组成	1. 多股绞合铜导体；2. 耐高温云母带绝缘层（机械绕包）；3. 无碱玻璃纤维填充（密实包裹）；4. 纵向氩弧焊波纹铜护套；5. 低烟无卤聚烯烃外护套	协同实现防火、绝缘、柔性、防护四大核心功能
制造长度	连续长度可达1000m以上，可根据项目实际需求定制，无需大量中间接头	大幅降低施工难度与接头故障风险，适配长距离敷设需求

三、电气性能参数

性能指标	参数值	标准依据/测试条件
导体直流电阻	20℃时符合GB/T 3956标准，1×16mm²≤1.15Ω/km，1×95mm²≤0.193Ω/km	GB/T 3956《电缆的导体》
绝缘电阻	≥100MΩ·km（20℃，500V兆欧表测试）	云母带绝缘层致密性优异，绝缘性能稳定
耐压试验	3.5kV/5min不击穿，无闪络现象	GB/T 34926-2017《额定电压0.6/1kV及以下云母带矿物绝缘波纹铜护套电缆及终端》
短路耐受温度	最高250℃，持续时间≤5s	短路故障工况，绝缘层不碳化、不失效
载流能力	远超同规格普通塑料电缆，40℃空气敷设时1×16mm²载流量约130A，1×95mm²约280A；无人触及且不接触可燃材料时，护套温度可提升至105℃，载流量进一步提高	波纹铜护套辅助散热，云母带绝缘耐高温特性保障过载能力

四、防火与环保安全性能参数

性能指标	参数值/测试结果	标准依据/测试条件
耐火等级	950℃火焰中持续通电180min，电路保持完整不击穿	BS 6387:2013 C类（单纯耐火）、GB/T 19216.21 A类
综合耐火性能	通过BS 6387:2013 W类（耐火+水喷）、Z类（耐火+机械冲击）测试：650℃火焰15min后水喷15min不击穿；950℃火焰下15min机械撞击保持通电	模拟火灾现场灭火喷水、建筑坍塌冲击等复杂工况
阻燃等级	满足GB/T 19666-2019阻燃要求，可定制WDZ-A/B/C/D级低烟无卤阻燃	GB/T 19666-2019《阻燃和耐火电线电缆或光缆通则》
环保性能	低烟无卤无毒，燃烧时透光率＞60%（标准≥60%），PH值≥5.0（标准≥4.3），电导率≤1.0μs/mm（标准≤10.0μs/mm）	GB/T 17651《电缆和光缆在特定条件下燃烧的烟密度测定》、GB/T 17650《取自电缆的材料燃烧时释放出气体的试验》
高温绝缘稳定性	云母带绝缘层熔点＞1375℃，1000℃极限温度下仍保持优良绝缘性能	极端火灾环境模拟测试

五、环境与机械参数

参数类别	详细数值	说明
工作温度范围	环境温度-20℃～45℃；导体长期工作温度90℃，短路时250℃（≤5s）	适配严寒、常温等多数工况，火灾时可短期承受高温
敷设温度	≥0℃；环境温度低于0℃时，需对电缆预热至0℃以上再敷设	防止低温下聚烯烃外护套脆裂，保障敷设质量
最小弯曲半径	按电缆外径（D）分段：D≤12mm→6D；12＜D≤20mm→10D；20＜D≤40mm→15D；D＞40mm→20D	波纹铜护套保障良好柔性，弯曲半径远小于刚性矿物绝缘电缆
机械强度	波纹铜护套可承受剧烈机械冲击，外径变形1/3仍可正常工作；聚烯烃外护套耐刮损、防鼠咬、防白蚁	适配复杂敷设环境，降低施工与使用过程中的损伤风险
防护性能	防潮、防水、耐腐蚀；聚烯烃外护套增强对潮湿、腐蚀性气体的抵御能力	可用于室内、室外潮湿环境，不适用于强腐蚀化工介质直接接触场景
使用寿命	正常工况下≥100年	无机云母带绝缘层与铜材质无老化特性，稳定性优异
敷设方式	室内外明敷、电缆沟、桥架、电缆隧道、穿管、悬挂式架空；可直接盘装放线，敷设方式同普通电缆	无需专用施工设备，施工便捷性高

六、关键结构尺寸与重量参考（部分规格）

规格型号	导体结构（No./mm）	绝缘厚度（mm）	铜护套厚度（mm）	外护套厚度（mm）	成品外径（mm）	参考重量（kg/km）	40℃空气敷设载流量（A）
RTTYZ-0.6/1kV 1×16	7/1.70	1.0	0.8	1.2	16.2	520	130
RTTYZ-0.6/1kV 1×95	19/2.52	1.6	1.1	1.5	28.7	1980	280
RTTYZ-0.6/1kV 3×16+1×10	主线7/1.70，地线7/1.35	1.0	1.0	1.4	34.5	1650	115
RTTYZ-0.6/1kV 1×240	61/2.25	2.2	1.4	1.8	40.6	4550	420

注：表中数据为常规参考值，不同厂家生产工艺略有差异，具体以供货清单为准；大截面规格（＞300mm²）建议向厂家定制精准参数。线芯识别：2芯（红/蓝）、3芯（黄/绿/红）、4芯（黄/绿/红/蓝）、5芯（黄/绿/红/蓝/黄绿），外护套常规为橙色，可按需定制。

七、执行标准

1. 国家标准：GB/T 34926-2017《额定电压0.6/1kV及以下云母带矿物绝缘波纹铜护套电缆及终端》

2. 阻燃与耐火通则：GB/T 19666-2019《阻燃和耐火电线电缆或光缆通则》

3. 国际耐火试验：BS 6387:2013《在火焰条件下电缆保持线路完整性的性能要求》

4. 导体标准：GB/T 3956《电缆的导体》

5. 环保性能：GB/T 17651《电缆和光缆在特定条件下燃烧的烟密度测定》、GB/T 17650《取自电缆的材料燃烧时释放出气体的试验》

八、选型与应用提示

1. 芯数与截面选型：① 120mm²以上大截面供电需求优先选用单芯规格；② 常规配电回路选用3+1芯/3+2芯规格；③ 控制回路选用多芯小截面（2.5~6mm²）规格；④ 潮湿、户外或有腐蚀风险环境优先选用RTTYZ带聚烯烃外护套型号，强腐蚀环境需额外防护。

2. 核心应用场景：超高层建筑、三甲医院、地铁隧道、机场航站楼、数据中心、石油化工企业、消防应急照明系统、火灾报警控制回路、消防水泵供电回路、人员密集公共场馆（商场、会展中心）等对防火和供电连续性要求极高的场所。

3. 施工注意事项：① 敷设可由普通施工团队操作，无需专业培训，放线时遵循电缆盘标注方向，避免扭曲、硬拉导致铜护套损伤；② 严格控制最小弯曲半径，按外径分段执行（如D≤12mm取6D），转角处预留圆弧过渡；③ 水平吊架跨距：外径≤20mm时400mm，＞20mm时800mm；垂直支架跨距：≤20mm时1500mm，＞20mm时1000mm；④ 单芯电缆固定严禁使用导磁材质（如铁丝），避免磁滞损耗；⑤ 电缆切割后需及时密封终端，防止云母带绝缘层吸潮，终端制作后需测试绝缘电阻（≥100MΩ）；⑥ 低温环境（＜0℃）敷设前需预热至0℃以上。

4. 与其他矿物绝缘电缆对比：① 与刚性BTTZ电缆相比，RTTYZ柔性更好、连续长度长、敷设便捷、接头少，但机械强度略低；② 与RTTZ（无外护套）相比，RTTYZ防护性能更优，适配潮湿/户外环境，但重量略高、成本稍增；③ 与NG-A（BTLY）电缆相比，两者均为柔性，但RTTYZ以云母带绝缘为核心，防火稳定性更优，NG-A则以陶瓷硅胶绝缘为核心，柔韧性略胜。

5. 接地设计：波纹铜护套导电性能优异，可直接作为接地PE线使用，无需额外敷设独立接地线，降低施工成本与空间占用。
