BTTRZ电缆全称为铜芯无机矿物绝缘铜护套柔性防火电力电缆，是在刚性矿物绝缘电缆BTTZ基础上优化发展的柔性型号。其核心优势在于采用绞合铜导体与特殊加工铜护套实现柔性敷设，同时保留矿物绝缘电缆极致的防火、无卤无毒、载流量大、耐温性优异等特性，有效克服了刚性BTTZ电缆敷设难度大、接头多的缺陷。该电缆广泛应用于高层建筑、医院、地铁、机场、石油化工企业等对防火等级和供电连续性要求极高的场所，适配消防应急照明、火灾报警控制、关键设备供电等核心回路。本文档全面整理其技术参数，为选型、施工及验收提供权威参考。

一、型号命名解析
BTTRZ型号源于BTTZ刚性电缆的柔性衍生设计，各代号遵循行业通用命名规则及企业标准规范，含义如下：

代号	含义	备注
B	布线用固定安装电力电缆	明确电缆的应用场景为固定敷设的电力传输线路
T	铜导体	采用T1/T2级无氧铜，多股绞合工艺，兼顾高导电率与柔性
T	铜护套	采用退火铜带经特殊加工成型，具备良好的弯曲特性与密封性
R	柔性特性	核心差异代号，区别于刚性BTTZ电缆，标识电缆可弯曲敷设
Z	重型耐电压等级	对应额定电压0.6/1kV等级，具备较强的耐压能力
衍生后缀（如Y/V）	外护套材质	BTTRY（低烟无卤聚烯烃外护套）、BTTRV（聚氯乙烯外护套），增强防护性能

型号示例：BTTRZ-0.6/1kV 1×95（铜芯无机矿物绝缘铜护套柔性防火电缆，额定电压0.6/1kV，1芯95mm²）；BTTRY-0.6/1kV 3×16+1×10（铜芯无机矿物绝缘铜护套聚烯烃外护套柔性防火电缆，额定电压0.6/1kV，3芯16mm²+1芯10mm²）
型号关联说明：BTTRZ与国标命名RTTZ、行业型号YTTW本质均为柔性矿物绝缘电缆，核心性能相近，仅在结构细节与命名规范上存在差异，可按项目验收要求与厂家资源灵活选型。

二、核心规格参数

参数类别	详细说明	适用范围
额定电压	U₀/U = 0.6/1kV，最高运行电压Uₘ = 1.2kV；轻型规格可适配500V控制回路	中低压配电系统、消防应急回路、关键设备供电回路
芯数与截面范围	1芯：10~630mm²；2~5芯/3+1芯/3+2芯/4+1芯：4~150mm²；控制回路小截面规格：1.5~6mm²	单芯大截面适用于主力供电，多芯适用于常规配电，小截面适用于控制信号传输
导体材质	99.99%无氧铜，采用第1种或第2种铜导体标准，绞合紧压工艺	保障低电阻、高导电率，同时提升电缆柔性，适配复杂敷设环境

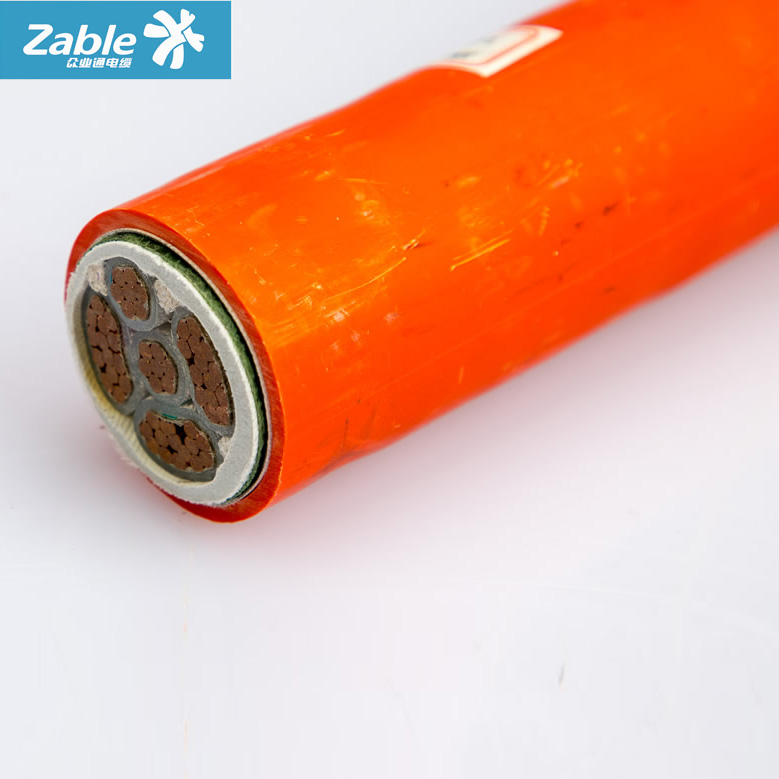

结构组成	1. 多股绞合铜导体；2. 无机矿物绝缘层（云母带/陶瓷化硅橡胶带绕包）；3. 无碱玻璃纤维填充（密实包裹）；4. 柔性加工铜护套；5. 可选低烟无卤聚烯烃/聚氯乙烯外护套（衍生型号）	协同实现防火、绝缘、柔性、防护四大核心功能，兼顾性能与施工便捷性
制造长度	连续长度可达1000m以上，可根据项目实际需求定制，大幅减少中间接头数量	适配长距离敷设需求，降低接头故障风险，提升供电可靠性
外护套与线芯识别	外护套常规为橙色，可按需定制其他颜色；线芯识别：2芯（红/蓝）、3芯（黄/绿/红）、4芯（黄/绿/红/蓝）、5芯（黄/绿/红/蓝/黄绿）	便于工程识别与管理，提升施工效率

三、电气性能参数

性能指标	参数值	标准依据/测试条件
导体直流电阻	20℃时符合GB/T 3956标准，1×16mm²≤1.15Ω/km，1×95mm²≤0.193Ω/km	GB/T 3956《电缆的导体》
绝缘电阻	≥100MΩ·km（20℃，500V兆欧表测试）	无机矿物绝缘层致密性优异，绝缘性能稳定可靠
耐压试验	3.5kV/5min不击穿，无闪络现象（0.6/1kV等级）；2.5kV/5min不击穿（500V等级）	企业标准Q/TMBI 05-2016、BS 6387:2013相关要求
短路耐受温度	最高250℃，持续时间≤5s	短路故障极端工况下，绝缘层不碳化、不失效，保障电路完整性
载流能力	远超同规格普通塑料电缆，40℃空气敷设时：1×16mm²约130A，1×95mm²约280A，3×16+1×10mm²约115A；无人触及且不接触可燃材料时，载流量可进一步提升	铜护套辅助散热，无机绝缘层耐高温特性保障过载能力

四、防火与环保安全性能参数

性能指标	参数值/测试结果	标准依据/测试条件
耐火等级	1. 英标：BS 6387:2013 C级（950℃火焰中持续通电180min，电路保持完整）；2. 可通过同标准W级（耐火+水喷）、Z级（耐火+机械冲击）测试，单一样品可连续完成三项测试无需更换	BS 6387:2013《在火焰条件下电缆保持线路完整性的性能要求》
综合耐火性能	650℃火焰15min后水喷15min不击穿；950℃火焰下15min内承受30次机械撞击仍保持通电	模拟火灾现场灭火喷水、建筑坍塌冲击等复杂工况
阻燃等级	可定制WDZ-A/B/C/D级低烟无卤阻燃，燃烧时无火焰蔓延	GB/T 19666-2019《阻燃和耐火电线电缆或光缆通则》
环保性能	低烟无卤无毒：燃烧时透光率＞80%（标准≥60%），PH值≥5.0（标准≥4.3），电导率≤1.0μs/mm（标准≤10.0μs/mm），无酸性气体释放	GB/T 17651《电缆和光缆在特定条件下燃烧的烟密度测定》、GB/T 17650《取自电缆的材料燃烧时释放出气体的试验》
高温绝缘稳定性	无机矿物绝缘层熔点＞1375℃，1000℃极限温度下仍保持优良绝缘性能	极端火灾环境模拟测试

五、环境与机械参数

参数类别	详细数值	说明
工作温度范围	环境温度-20℃～45℃；导体长期工作温度90℃，具备125℃长期工作耐受性；短路时250℃（≤5s）	适配严寒、常温等多数工况，火灾时可短期承受高温，保障应急供电
敷设温度	≥0℃；环境温度低于0℃时，需对电缆预热至0℃以上再敷设	防止低温下外护套脆裂或铜护套性能下降，保障敷设质量
最小弯曲半径	按电缆外径（D）分段：D≤12mm→6D；12＜D≤20mm→10D；20＜D≤40mm→15D；D＞40mm→20D	柔性加工铜护套保障良好弯曲性能，弯曲半径远小于刚性BTTZ电缆，适配复杂转角敷设
机械强度	可承受剧烈机械冲击，外径变形1/3仍可正常工作；带外护套型号耐刮损、防鼠咬、防白蚁	适配建筑施工、工业现场等复杂敷设环境，降低损伤风险
防护性能	防潮、防水、耐腐蚀；带外护套的BTTRY/BTTRV型号防护更优，可适配潮湿、户外环境；基础BTTRZ型号适用于干燥室内环境	避免强腐蚀化工介质直接接触，特殊腐蚀环境需额外防护
使用寿命	正常工况下≥100年	无机绝缘层与铜材质无老化特性，稳定性极致优异，减少后期更换维护成本
敷设方式	室内外明敷、电缆沟、桥架、电缆隧道、穿管、悬挂式架空；可直接盘装放线，敷设方式同普通电缆，无需专用设备	施工便捷性高，可大幅降低施工周期与人工成本

六、关键结构尺寸与重量参考（部分规格）

规格型号	导体参考直径（mm）	电缆参考外径（mm）	参考重量（kg/km）	40℃空气敷设载流量（A）
BTTRZ-0.6/1kV 1×16	5.0	14.2	425	130
BTTRZ-0.6/1kV 1×95	12.0	20.5	1280	280
BTTRY-0.6/1kV 1×95	12.0	24.3	1450	275
BTTRZ-0.6/1kV 3×16+1×10	主线5.0/地线4.0	29.1	1210	115
BTTRZ-0.6/1kV 1×240	18.0	32.8	3260	410

注：表中数据为常规参考值，不同厂家生产工艺略有差异，具体以供货清单为准；300mm²及以上大截面规格建议优先选用单芯型号，以方便敷设并提升载流效率；线芯颜色可根据客户需求定制。

七、执行标准

1. 企业标准：Q/TMBI 05-2016《额定电压0.6/1kV及以下无金属护套复合耐火绝缘电缆》、JS/GY002-2017《额定电压1kV及以下无机矿物绝缘柔性防火电缆》

2. 国际标准：BS 6387:2013《在火焰条件下电缆保持线路完整性的性能要求》、BS 8491:2008《用于烟和热控制系统及特定的其它仍在继续的火灾安全系统部件的大直径电力电缆着火完整性的评估方法》

3. 阻燃与耐火通则：GB/T 19666-2019《阻燃和耐火电线电缆或光缆通则》

4. 导体标准：GB/T 3956《电缆的导体》

5. 环保性能：GB/T 17651《电缆和光缆在特定条件下燃烧的烟密度测定》、GB/T 17650《取自电缆的材料燃烧时释放出气体的试验》

八、选型与应用提示

1. 芯数与截面选型：① 120mm²以上大截面供电需求优先选用单芯规格；② 常规配电回路选用3+1芯/3+2芯规格；③ 控制回路选用小截面（1.5~6mm²）多芯规格；④ 潮湿、户外或有腐蚀风险环境优先选用BTTRY（低烟无卤聚烯烃外护套）型号，干燥室内环境可选用基础BTTRZ型号，成本敏感场景可考虑BTTRV（聚氯乙烯外护套）型号。

2. 核心应用场景：超高层建筑、三甲医院、地铁隧道、机场航站楼、数据中心、石油化工企业、加油站、炼钢厂、消防应急照明系统、火灾报警控制回路、消防水泵供电回路、人员密集公共场馆（商场、会展中心）等对防火和供电连续性要求极高的场所。

3. 施工注意事项：① 敷设可由普通施工团队操作，放线时遵循电缆盘标注方向，避免扭曲、硬拉导致铜护套损伤；② 严格控制最小弯曲半径，按外径分段执行（如D≤12mm取6D），转角处预留圆弧过渡；③ 水平吊架跨距：外径≤20mm时400mm，20＜D≤30mm时600mm，30＜D≤50mm时800mm，D＞50mm时1000mm；垂直支架跨距：≤20mm时1500mm，＞20mm时1000mm；④ 单芯电缆固定严禁使用导磁材质（如铁丝），避免磁滞损耗；⑤ 电缆切割后需及时密封终端，防止矿物绝缘层吸潮，终端制作后需测试绝缘电阻（≥100MΩ）；⑥ 低温环境（＜0℃）敷设前需预热至0℃以上。

4. 与其他矿物绝缘电缆对比：① 与刚性BTTZ电缆相比，BTTRZ柔性更好、连续长度长、敷设便捷、接头少，但机械强度略低；② 与YTTW、RTTYZ电缆相比，三者均为柔性矿物绝缘电缆，核心性能相近，仅在绝缘层细节与护套加工工艺上存在差异，可根据项目验收要求、厂家资源与预算灵活选型；③ 与BTTRY/BTTRV衍生型号相比，基础BTTRZ无外护套，成本更低，但防护性能较弱，仅适用于干燥环境。

5. 接地设计：铜护套导电性能优异，可直接作为接地PE线使用，无需额外敷设独立接地线，降低施工成本与空间占用。
