HFTGB电缆全称为铜芯柔性合成矿物绝缘不锈钢护套防火电力电缆，是一款具备防火、不燃、无烟、无卤、无毒五大核心安全保障的柔性矿物绝缘电缆。其通过特殊结构设计克服了传统刚性矿物绝缘电缆的诸多弊端，具有敷设便捷、连续长度长、载流能力强等优势，广泛应用于石油化工、机场、应急照明、火灾报警系统等对供电可靠性和防火要求极高的场所。本文档全面整理其技术参数，为选型、施工及验收提供权威参考。

一、型号命名解析
HFTGB系列包含基础型号HFTGB及衍生型号HFTGBY（带聚烯烃外护套），各代号含义如下：

代号	含义	备注
HF	生产商代号/系列标识	代表柔性合成矿物绝缘防火电缆系列
T	铜导体	采用多股铜线绞合工艺，保障良好柔性与导电性能
G	非磁性不锈钢螺纹护层	螺纹结构兼顾柔性与机械防护，可辅助散热
B	聚烯烃护套（基础层）	具备耐磨损、耐腐蚀特性
Y	额外聚烯烃外护套	仅HFTGBY型号具备，增强户外、潮湿环境适应性

型号示例：HFTGB-0.6/1KV 1×300（铜芯柔性合成矿物绝缘不锈钢护套防火电力电缆，额定电压0.6/1kV，1芯300mm²）；HFTGBY-0.6/1KV 3×120+2×70（铜芯柔性合成矿物绝缘不锈钢内护层聚烯烃外护套防火电力电缆，额定电压0.6/1kV，3芯120mm²+2芯70mm²）
二、核心规格参数

参数类别	详细说明	适用范围
额定电压	U₀/U = 0.6/1kV，最高运行电压Uₘ = 1.2kV；轻载工况可适配500V	中低压配电系统、应急供电回路
芯数与截面范围	1芯：10~630mm²；3芯/3+1芯：10~120mm²；3+2芯/4+1芯：10~95mm²；多芯结构单芯最大截面300mm²	覆盖电力传输、控制信号传输等多种需求
导体材质	铜导体，采用绞线紧压技术，导体光洁圆整	保障高导电率与柔性敷设性能

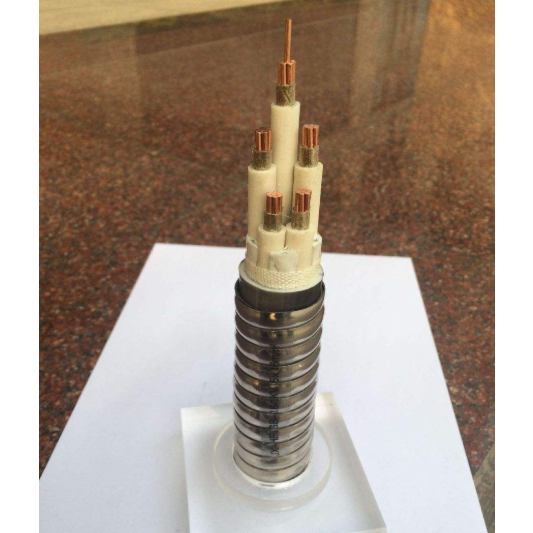

结构组成	1. 铜导体；2. 柔性合成矿物绝缘层（硅橡胶基材+氧化镁/氧化铝/瓷化粉）；3. 非磁性不锈钢螺纹护层；4. 聚烯烃护套（HFTGBY增加外层聚烯烃护套）	协同实现防火、绝缘、柔性、防护功能
制造长度	1×10mm²及以上规格可实现2000m以上连续长度；3芯及以上规格连续长度1000m以上，无中间接头	减少施工接头故障，适配长距离敷设需求

三、电气性能参数

性能指标	参数值	标准依据/测试条件
导体直流电阻	符合GB/T 3956标准要求（20℃）	GB/T 3956《电缆的导体》
绝缘电阻	≥100MΩ·km（20℃）	常温环境下绝缘性能测试
耐压试验	3.5kV/5min不击穿	GB/T 12706.1-2008《额定电压1kV到35kV挤包绝缘电力电缆及附件》
短路耐受温度	≤950℃（最长持续5s）	短路故障工况
长期过载温度	可达250℃	无人触及、不接触可燃材料的敷设场景
额定频率	49~61Hz	适配常规工频供电系统
载流能力	远超同规格普通电缆，40℃空气敷设时4×10+1×6mm²规格载流量75A	不锈钢螺纹护套辅助散热提升载流能力

四、防火性能参数

性能指标	参数值/测试结果	标准依据/测试条件
耐火等级	950℃火焰中持续通电180min，电路保持完整	BS 6387:1994 C类（单纯耐火）、GB 12666.6 A类
综合耐火性能	通过BS 6387:1994 W类（耐火+水喷）、Z类（耐火+机械冲击）测试	650℃火焰15min后水喷15min不击穿；950℃火焰下15min机械撞击保持通电
阻燃等级	超过A类阻燃要求	GB/T 18380.12-2022《电缆和光缆在火焰条件下的燃烧试验》
环保性能	低烟无卤无毒，PH值5.5、电导率0.7μs/mm、最小透光率93%	GA 306标准，燃烧试验实测值优于标准要求（PH≥4.3、电导率≤10.0μs/mm、透光率≥80%）
高温绝缘特性	650℃以上绝缘层形成陶瓷化结晶，1100℃仍保持优良绝缘、隔温性能	火焰侵袭工况模拟测试

五、环境与机械参数

参数类别	详细数值	说明
工作温度范围	-40℃～180℃	适配严寒、高温等极端环境
长期工作温度	护套70℃；无人触及场景可提升至105℃	常规敷设与特殊敷设场景区分
敷设温度	≥0℃（低于0℃需预热）	防止低温下护套脆裂，保障敷设质量
最小弯曲半径	≥7D（D为电缆外径），部分场景可放宽至≥12D	远优于国标GB/T 12706规定的15D，柔性敷设优势显著
机械强度	直径变形1/3仍可正常工作，耐受剧烈机械冲击	不锈钢螺纹护层提升抗破坏能力
防护性能	防刮损、防鼠咬、防白蚁、耐腐蚀	不锈钢护层适配多恶劣环境，HFTGBY外护套增强潮湿/户外防护
使用寿命	正常工况下≥100年	无机材料绝缘层不易老化，稳定性优异
敷设方式	室内、电缆沟、桥架、电缆隧道、架空；HFTGBY可用于室外、潮湿环境	明敷即可，无需专用穿管，敷设方式同普通电缆

六、关键结构尺寸与重量参考（部分规格）

规格型号	电缆外径（mm）	重量（kg/km）	20℃导体直流电阻（Ω/km）	40℃空气敷设载流量（A）
HFTGB-0.6/1KV 1×10	-	-	-	-
HFTGB-0.6/1KV 4×10+1×6	29.02	1172	1.830	75
HFTGBY-0.6/1KV 4×10+1×6	33.62	1423	1.830	75
HFTGB-0.6/1KV 1×95	-	-	-	-

注：表中未列出的规格可根据需求定制，具体尺寸、重量等参数以厂家供货清单为准。
七、HFTGB与BTTZ电缆制造长度对比

电缆规格	HFTGB制造长度（m）	BTTZ制造长度（m）
1×10	2000以上	480
1×95	1500以上	145
1×240	1500以上	56
3×4	1000以上	235
3×10	1500以上	130
3×25	1500以上	85

八、执行标准

1. GB/T 12706.1-2008《额定电压1kV到35kV挤包绝缘电力电缆及附件 第1部分》

2. BS 6387:1994《在火焰条件下电缆保持电路完整性的性能要求》

3. GA 306《防火建筑材料监督检验规范》

4. GB/T 18380.12-2022《电缆和光缆在火焰条件下的燃烧试验 第12部分》

5. 相关企业标准及技术规范

九、选型与应用提示

1. 120mm²以上大截面需求建议选用单芯规格，便于敷设弯曲；多芯规格适用于120mm²及以下常规配电回路。

2. 室内干燥环境可选用基础型号HFTGB；室外、潮湿或腐蚀性环境建议选用HFTGBY型号，利用外层聚烯烃护套增强防护。

3. 核心应用场景：石油化工企业、机场、地铁、核电站、高层建筑应急照明、火灾报警系统、消防联动控制回路等对防火和供电连续性要求极高的场所。

4. 与刚性矿物绝缘电缆（BTTZ）相比，HFTGB具备连续长度长、无需大量中间接头、敷设成本低、柔性好等优势，可大幅降低施工难度和故障风险。

5. 敷设时需严格控制弯曲半径不小于7D，避免过度弯曲损坏不锈钢螺纹护层和绝缘结构；低温环境敷设前需预热至0℃以上。
